Terasest konstruktsiooniprojekt DAVARA korterelamuprojekti jaoks Paapua Uus-Guineas

Konstruktsioonide projekteerimise aruanne ja materjali koguse ja kulude hinnang|DAVARA elamuprojekt, Paapua Uus-Guinea





1.1 Projekti asukoht

Davara piirkond, Paapua Uus-Guinea (PNG)

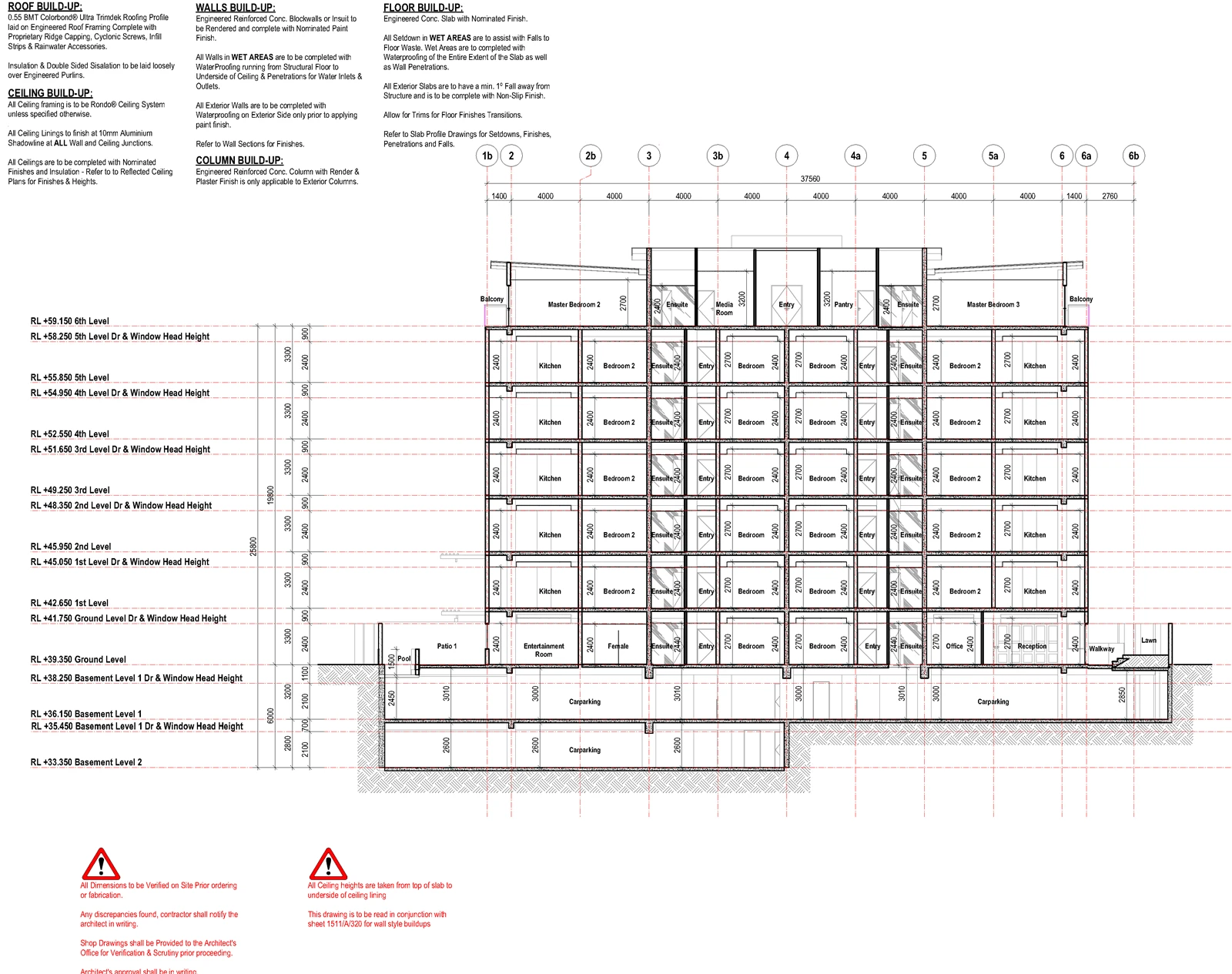

1.2 Hoone mõõtmete ja korruste jaotus

Hoone põhimõõt: 44m (pikkus) × 30m (laius)

Kelder 2 (B2): tasapinna suurus 30m × 30m, maa-alune raudbetoonist suletud konstruktsioon, mis on sobitatud CBC terasest põhiraamiga

Kelder 1 (B1) ~ 5. korrus: standardne põrandatasapinna suurus 44m × 30m

6. korrus: ülemise korruse sissetõmmatud tasapinna suurus 34,8 m × 25 m

Kogustruktuuri süsteem: CBC põhiterasest struktuur + kerge terase (LGS) komposiitseinte süsteem



1.3 Projekteerimiskoodi järgimine

PNG riiklik ehituskoodeks 2023 (PNG NBC): Kohustuslik kohalik ehitus, seismiline, tuulekoormus, tulekahju ja korrosiooni spetsifikatsioon

Austraalia riiklik ehitusseadustik (NCC 2022)

AS 4100: konstruktsiooni kuumvalts{1}}teraskonstruktsioonide projekteerimise standard

AS/NZS 4600: külmvormitud-kergterasest konstruktsioonistandard

FrameCADi rahvusvaheline tootmis- ja disainistandard

G550-AZ150 tsingitud terasest materjal Austraalia materjalistandard

CBC globaalse kokkupandava terasest korpuse süsteemi standard



1.4 Peamised konstruktsiooni- ja ümbrise konstruktsioonidetailid

Kergest terasest seinasüsteem: 150 mm C-tüüpi LGS naast, G550-AZ150 tsink-alumiiniumkattega teras, FrameCADi integreeritud disain ja tehase eeltöötlemine; 150mm kivivillast soojusisolatsioon täidetud siseõõnsusega

Välisseinte viimistlus: 12mm tsementkiudplaat + hingav veekindel membraan

Siseseinte viimistlus: 12mm standardne kipsplaat

Põrandasüsteem: tsingitud terasest põrandatekk + lõikenaastud, 150 mm valatud-in-situ komposiitbetoonist põrandaplaat

Laesüsteem: 9mm kipsplaadist ripplagi

M&E süsteem: täiskomplekt CBC kaubamärgiga elektri-, veevarustus- ja kanalisatsioonimaterjalid, 100% Austraalia standardi sertifikaadiga, kohapealne montaažipaigaldus-





2.1 Kohaliku keskkonnakoormuse parameeter

Tuule põhikiirus (PNG rannikuala): 48 m/s (PNG NBC kohustuslik väärtus)

Seismilise kindlustuse intensiivsus: klass 7, pinnase klass C

Ümbritsev õhuniiskus: 85% aasta keskmine, kõrge merekloriidi korrosiooniga keskkond

Aktiivne koormus: elamukorrus 2,0 kN/㎡, avalik tualett ja vannituba 2,5 kN/㎡, katuse reaalkoormus 0,75 kN/㎡

Tühikoormus: teraskonstruktsiooni-omakaal, seinakapp, põrandabetoon, viimistlus ning M&E tarvikud



2.2 Struktuurisüsteemi projekteerimise põhimõte

Võtta kasutusele CBC jäiga raami terasest põhikonstruktsioon keldri ja pealisehituse kandesüsteemi jaoks; kerge terasest sein mitte-kandva-vaheseina ja korpuse väliskomponendina; terasraami kinnitussüsteem, mis on optimeeritud PNG-taifuuni ja seismiliste töötingimuste jaoks; üldine korrosioonikindlus on täiustatud troopilise merekliima jaoks, kõik teraskomponendid vastavad AZ150 korrosioonivastase katte-nõuetele.



3.1 Maa-alune konstruktsioon (B2+B1) Peamine terassektsioon

B2 kolonn (30m × 30m südamikutsoon): H-sektsioon teras H450 × 220 × 12 × 16, Q355B kuumtsingitud teras

B2 kaugtuli: H400 × 180 × 10 × 14 tsingitud H teras

B1 sammas: H400 × 200 × 10 × 14 tsingitud H teras

B1 Sekundaarne tala: H300 × 150 × 8 × 12 tsingitud H teras



3.2 Pealisehitise standardpõrand (1F-5F, 44m × 30m) terassektsioon

Põhiraami veerg: H350 × 175 × 8 × 12 CBC standardne kokkupandav galvaniseeritud teras

Pika-ava põhitala: H320 × 160 × 8 × 12 konstruktsiooniteras

Teisene põrandatala: H250 × 125 × 6 × 10 tsingitud terasest tala

Horisontaalne ja vertikaalne kinnitus: C180 × 70 × 20 × 2,5 külmvormitud tsingitud kanaliteras



3.3 6. põrand sissetõmmatud põrand (34,8 m × 25 m) ja katuse terassektsioon

6F raami sammas: H300 × 150 × 6 × 10 kerge H teras

Katuse põhitala: H280 × 140 × 6 × 10 ilmastikukindel tsingitud teras

Katusepael: C200 × 75 × 20 × 2,8 G550 tsingitud C pael



3.4 Terasest seina erisektsioon

Ühtne seinapolst: 150 mm C-tüüp LGS, C150×50×15×0,8 mm, G550-AZ150 tooraine, FrameCADi automaatne mulgustamine ja lõikamine, vastab täielikult Austraalia külmvormitud terase ja CBC süsteemi standardile





Ei.	Materjali kirjeldus	Üksus	Kogus	Materjali standard ja atribuut
1	CBC peamine rasketerasest struktuur	Ton	580.00	AS4100, kuumtsingitud, PNG-koodiga ühilduv
2	150 mm LGS kergest terasest seinaraam	Ton	170.00	G550-AZ150, FrameCAD, AS/NZS4600
3	Tsingitud terasest põrandakate	㎡	8650.00	Komposiitpõrand, mis on sobitatud nihkenaastudega
4	Väline 12 mm tsementkiudplaat	㎡	5650.00	Väljast ilmastikukindel, AU standard
5	Sisemine 12 mm kipsplaat (sein)	㎡	18100.00	Tulekindel sisemine vaheseinaplaat
6	9mm lae kipsplaat	㎡	9500.00	Ripplae eriplaat
7	Põranda keraamiline plaat	㎡	9100.00	PNG elamuklassi -libisemisvastane plaat
8	Hoone sise- ja välisuks	Määra	632	AU tulekindlus, CBC-d toetav uksekomplekt
9	Alumiiniumisulamist termiline purunemisaken	㎡	210.00	Tuule- ja korrosioonikindel, PNG ranniku standard
10	0,5 mm värvi terasest katuseplekk	㎡	750.00	-Roostevastase värviga kaetud terasest katusepaneel
11	150mm kivivillast isolatsioonimaterjal	㎡	5650.00	Seinaõõnte soojus- ja heliisolatsioon
12	Veekindel hingav membraan	㎡	5650.00	Välisseina veekindel õhutihe kiht
13	WC WC pott	Määra	60	AU standardne sanitaartehnika, CBC tugi
14	Integreeritud vannitoaseade	Määra	50	PNG elamu vannitoamoodul
15	Iseseisev vann	Määra	24	Austraalia standardne sanitaartoode
16	Valamu kapp	Määra	80	Täielik veevarustuse ja äravoolu tarvik
17	150 mm kohapeal valatud-põrandabetoon	m³	1297.50	C30 kaubanduslik betoon, PNG lokaalne segamine
18	Täielik komplekt CBC M&E abimaterjale	Lot	1	AU standardne elekter, veetoru, sobib kogu paketiga



Hinnamärkus: Ühikuhind hõlmab tehase tootmist, toorainet, konteinervedu, PNG Port Moresby tollivormistust, kohalikku sisevedu; välja arvatud objekti pinnasetööd, vundamendi betoonist tsiviilehitus, ajutine ehitustasu; tööjõu paigalduskulu sisaldub ühtse maandumisühiku hinnas.

Ei.	Materjali kategooria	Ühiku maandumisühiku hind (USD)	Kogus	Vahesumma (USD)
1	580-tonnine CBC peamine teraskonstruktsioon	1850 / tonn	580T	1,073,000
2	170 tonni G550 LGS seinaterasest	2200 / tonn	170T	374,000
3	Tsingitud põrandatekk + nihkenaast	18.5 / ㎡	8650㎡	160,025
4	Väline tsementkiudplaat + hingav membraan	12.8 / ㎡	5650㎡	72,320
5	Seina ja lae kipsplaadi tervikkomplekt	4.2 / ㎡	27600㎡	115,920
6	150 mm kivivillast isolatsioonipuuvill	6.5 / ㎡	5650㎡	36,725
7	Põranda{0}}libisemisvastane keraamiline plaat	15.2 / ㎡	9100㎡	138,320
8	632 Sise- ja välisuste komplektid	195 / komplekt	632Komplektid	123,240
9	210 ㎡ alumiiniumsulamist aknad	88 / ㎡	210㎡	18,480
10	0,5 mm värvi terasest katusepaneel	22 / ㎡	750㎡	16,500
11	Täielik sanitaartehnikatooted (WC + vann + kraanikauss)	Integreeritud ühekordne summa	1 partii	92,600
12	CBC kaubamärgi AU standardsed M&E tervikmaterjalid	Integreeritud ühekordne summa	1 partii	215,000
13	150 mm ehitusplatsi valatud põrandabetoon	112 / m³	1297.5m³	145,320
14	Projekti kujundamise tasu + PNG-koodi kinnitamise tasu	Ühekordne summa	1 üksus	89,500
15	Ettenägematute riskide kulu (8% kogu materjalikulu)	Ühekordne summa	1 üksus	197,825
Projekti hinnanguline kogumaksumus	---	---	2,860, 575 USD



Kõik peamised terassektsioonid, LGS-i seinakomponendid, korpuse plaadid ja M&E materjalid läbivad PNG NBC 2023 ja Austraalia AS/NZS-standardi topeltsertifikaadi ning vastavad troopilise kõrge õhuniiskuse, taifuuni ja seismiliste kohalike hoonete kohustuslikele nõuetele.

FrameCADi kokkupandavad 150 mm C-tüüp G550-AZ150 kergterasest sein sobib CBC moodulkorpuse süsteemiga, tehase eeltootmine{5}} vähendab kohapealset ehitustsüklit, kohandab PNG kohalikke ehitustöötingimusi.

Komposiitterasest-betoonist 150 mm põrandaplaat, mis on optimeeritud pealisehituse koormuse ülekandmiseks, keldri suuruses kokkutõmbumiskonstruktsiooni tugevdus on lõpetatud, konstruktsiooniohutuse varjatud oht puudub.

Kogu materjali kogus, terase tarbimine ja eelarve maksumus on lukustatud vastavalt omaniku esitatud esialgsetele projektiandmetele, mida saab kohandada vastavalt materjali kaubamärgile, saatmisskeemile ja kohalikele maksunõuetele.
