Terasraami Maldiivide mošee projekti struktuurianalüüs ja materjalide loend

Terasraami Maldiivide mošee projekti struktuurianalüüs ja materjalide loend







See kokkupandava teraskonstruktsiooniga mošeeprojekt, mille CBC Company kavandas 2016. aastal Maldiivide klientidele, koos kogu teabega projekti põhiparameetrite, üksikasjaliku materjalide loendi, FOB-kulude hinnangu, materjali rakenduse omaduste, struktuurijõu analüüsi ja sihtturu analüüsi kohta. Projekt kasutab kohandatud kokkupandavat teraskonstruktsiooni peamise-kandesüsteemina, millel on kerge kaal, kõrge montaažitõhusus, korrosioonikindlus ja tugev kohanemisvõime merekliimaga. Kõik komponendid valmistatakse tehases ette ja tarnitakse standardse konteinerveoga, mis tagab kiire kohapealse paigaldamise.



1.1 Projekti põhiparameetrid

Projekti asukoht: Maldiivid

Disaini- ja tarneaasta: 2016

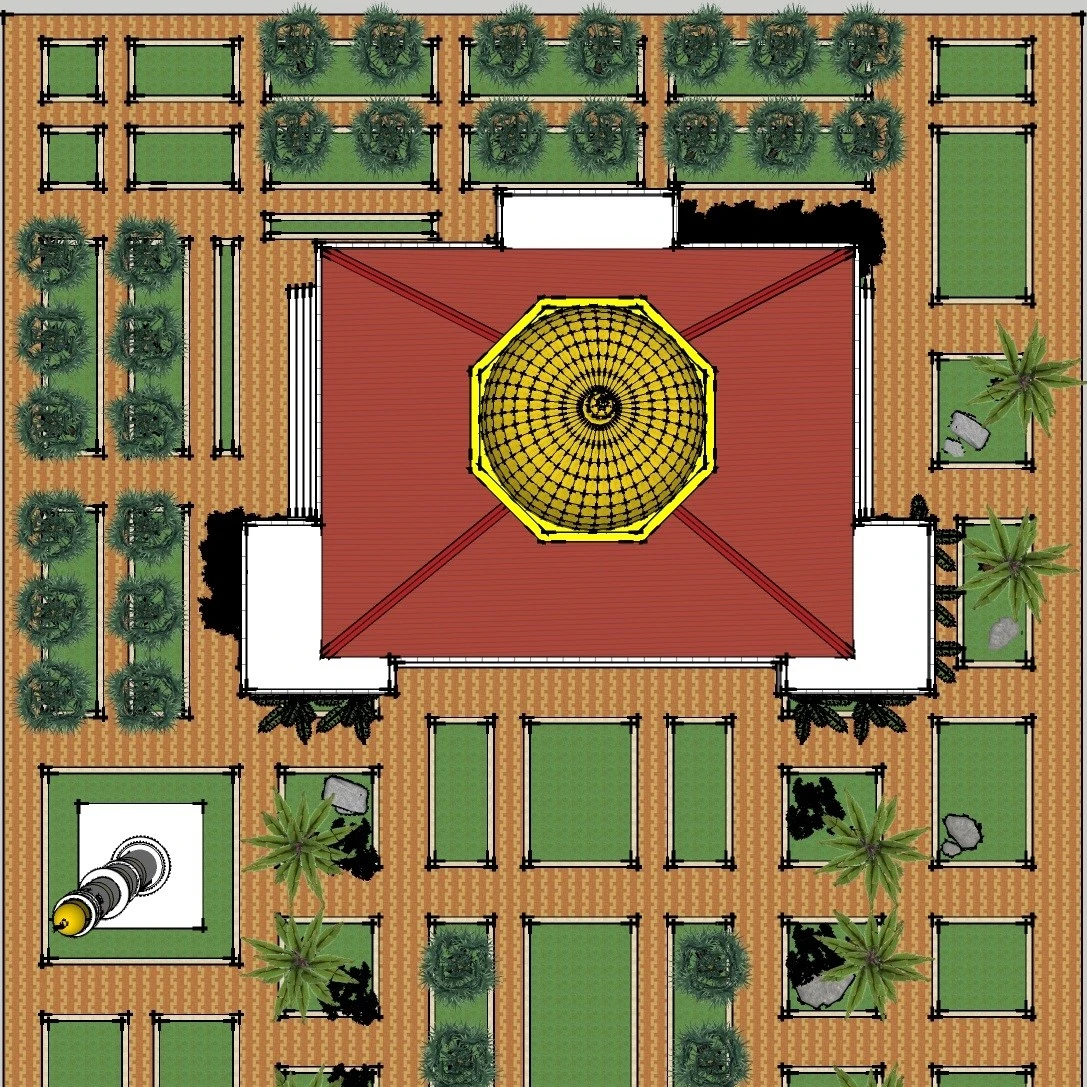

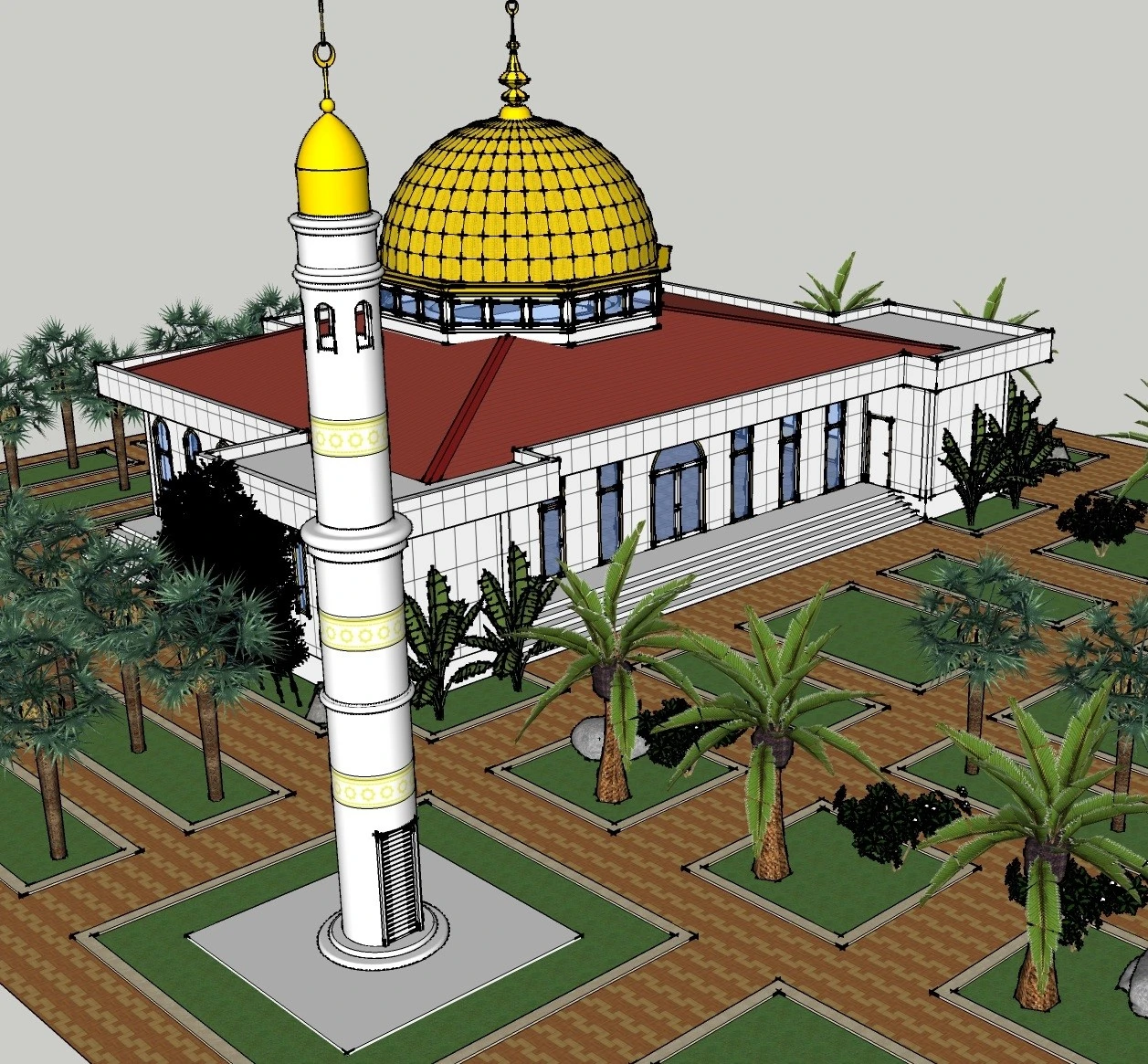

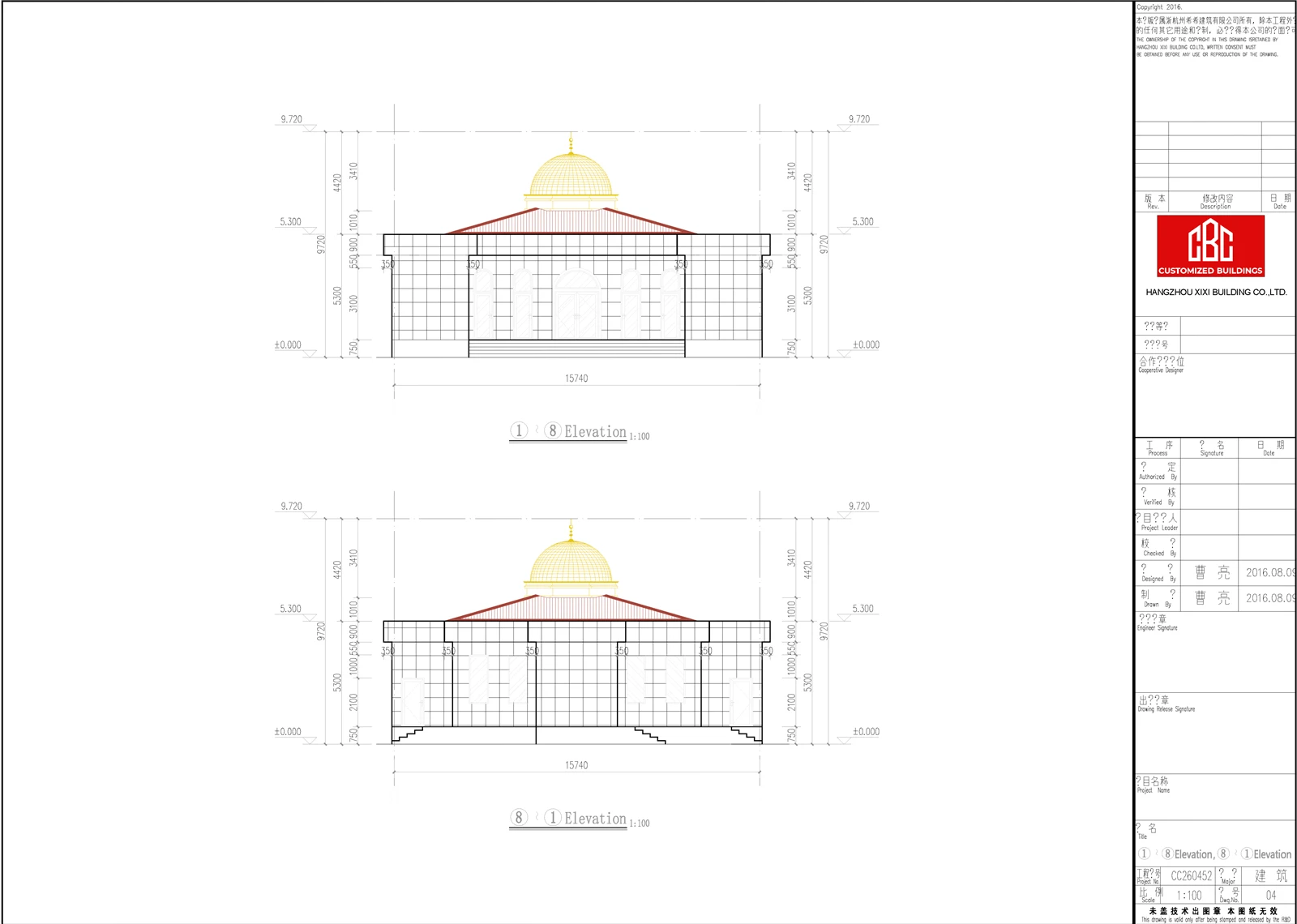

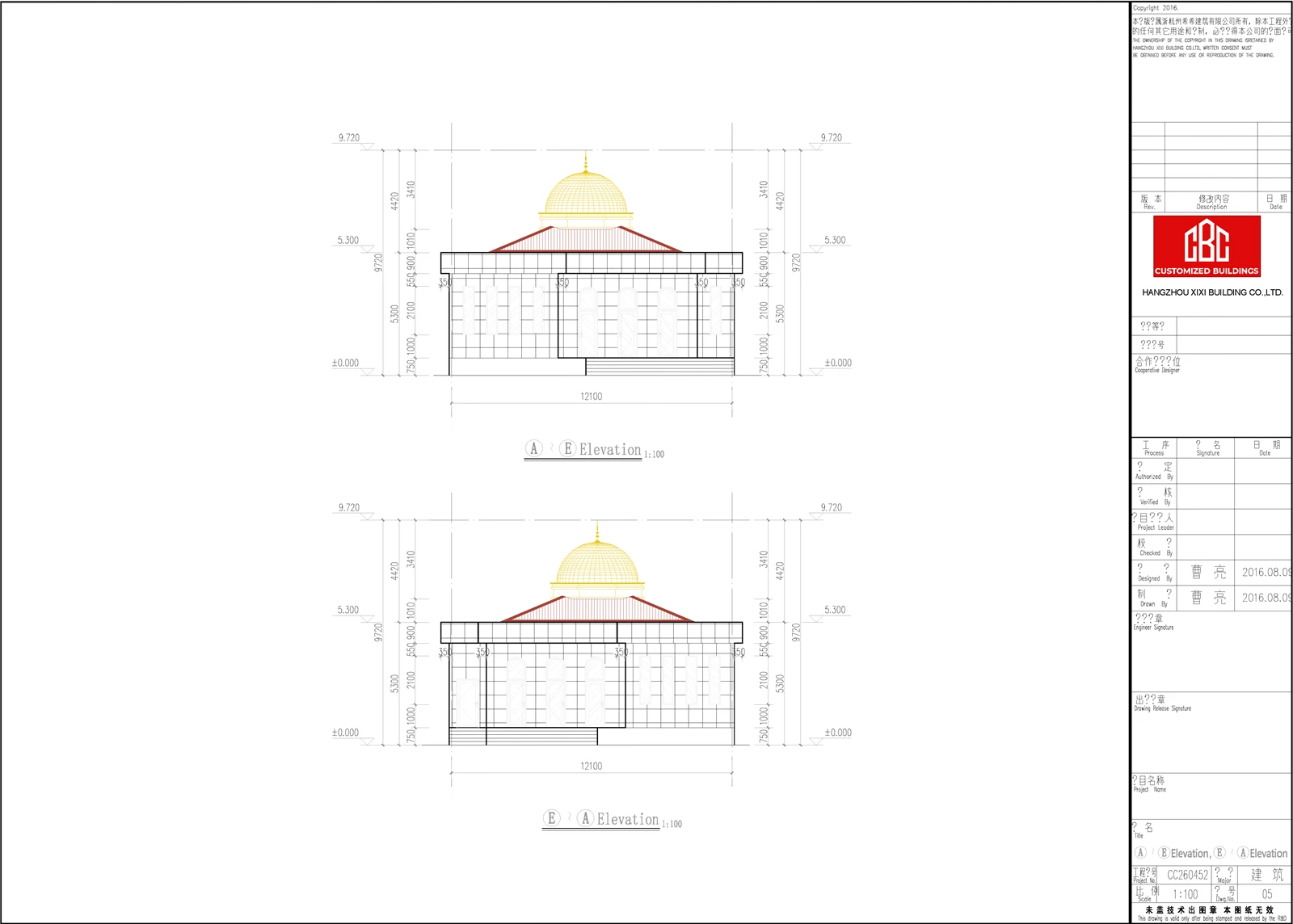

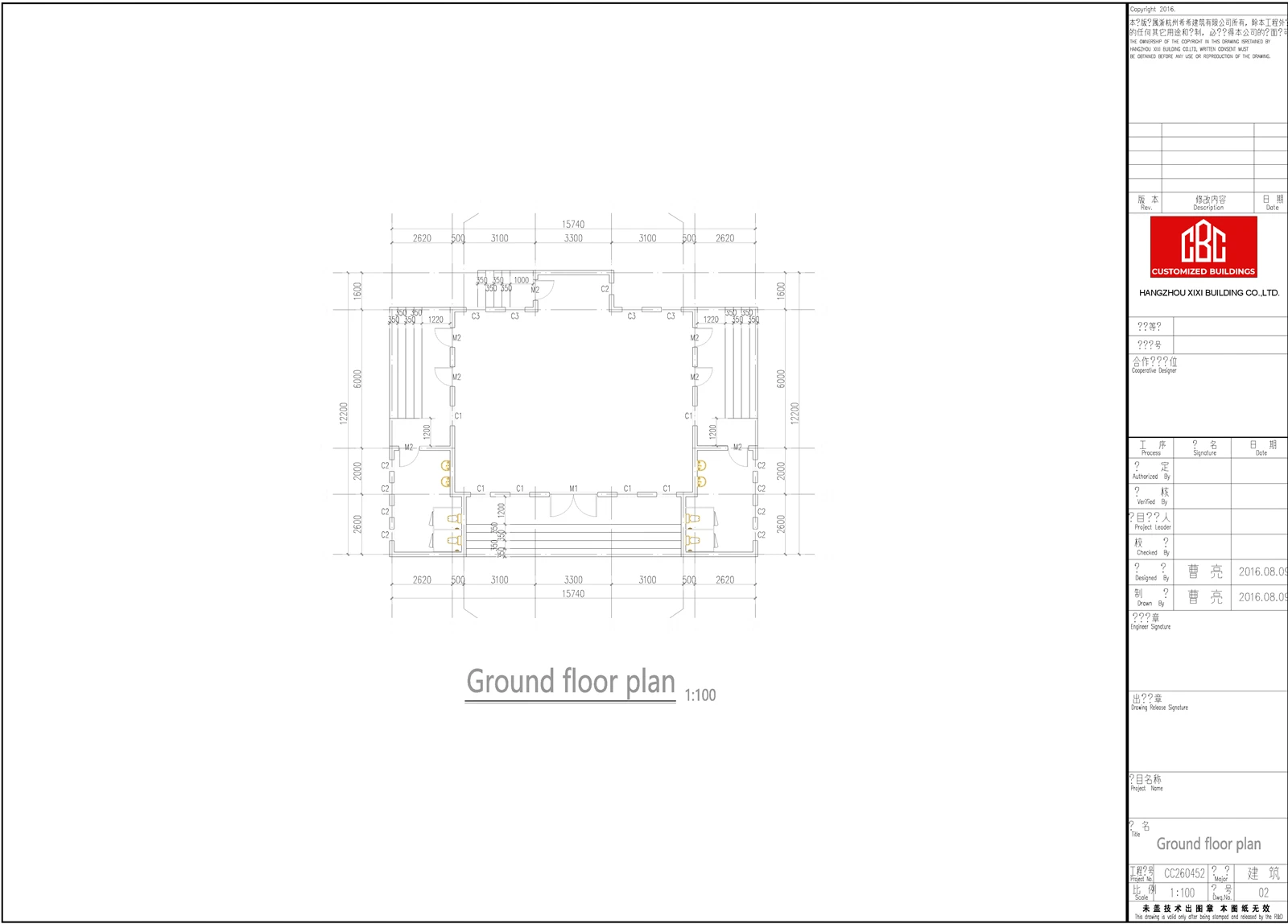

Üldised mõõtmed: 15,74 m (pikkus) × 12,2 m (laius)

Hoone kõrgus: 5,3m (Põhikonstruktsiooni kõrgus); 9,72 m (kogukõrgus koos kupliga)

Põhistruktuuri tüüp: CBC kohandatud kuumtsingitud{0}}teraskonstruktsioon

Kohaletoimetamise lahendus: 6 komplekti 40HQ standardkonteinereid

FOB kogukulu: umbes 110 000 USD (FOB Ningbo sadam)







Projekti FOB Ningbo koguhind on 110 000 USD. Järgmises tabelis on projekti kogumaksumuse põhjal välja toodud kõik ehitusmaterjalid, spetsifikatsioonid, kulu ja proportsionaalne kuluprognoos, mis kajastab täpselt kokkupandava mošee projekti materjali koostist ja kulustruktuuri.



Ei.	Materjali nimi	Üksikasjalik spetsifikatsioon	Tarbimine	Kulude prognoos (USD)	Kulude proportsioon
1	Kohandatud peamine teraskonstruktsioon	Täielikult kuumtsingitud{0}}CBC kohandatud disain	2,5 tonni	42,900	39.0%
2	Seina C-sektsioon teras	Sobiv teraskonstruktsiooniga seinatugi	1,0 tonni	13,200	12.0%
3	Kohandatud kuppelmoodul	9,6 m läbimõõduga täielikult kuumtsingitud integreeritud moodul	1 komplekt	24,200	22.0%
4	Värviline terasest katusekivi	paksus 0,5 mm	400 ㎡	6,600	6.0%
5	Kipsplaat lae jaoks	9 mm paksusega	350 ㎡	3,300	3.0%
6	Välisseina alumiiniumist pandla paneel	Dekoratiivne ja ilmastikukindel-tüüp	500 ㎡	5,500	5.0%
7	Soojusisolatsiooniga puuvill	100mm paksune seinatäidis	550 ㎡	2,200	2.0%
8	Sisesein tsementkiudplaat	12mm paksus	580 ㎡	3,300	3.0%
9	WC põranda keraamiline plaat	Vee- ja kulumiskindel-põrandaplaat	35 ㎡	1,100	1.0%
10	Peasaali vaip	Spetsiaalne vaip palvesaali jaoks	260 ㎡	2,200	2.0%
11	Uksed & Aknad	Kohandatud uste ja akende toetamine	37 komplekti	3,300	3.0%
12	Abimaterjalide ja pakkimiskulud	Kinnitusvahendid, hermeetikud, konteinerpakendid	Terve projekt	2,200	2.0%
FOB Ningbo kogumaksumus				110,000	100%







Kõik projekti materjalid on valitud Maldiivide kõrget-temperatuuri, kõrget-niiskust ja kõrget-soolast merekliimat silmas pidades, millel on suurepärane vastupidavus, soojusisolatsioon ja -korrosioonivastane jõudlus ning mis vastavad täielikult mošeehoonete funktsionaalsetele nõuetele ja{4}}üle piiride konteinertranspordi tingimustele.



3.1 Konstruktsiooniterasest materjalid

Põhikonstruktsioon kasutab CBC kohandatud täiskuum{0}}kuumtsingitud terast, mille terase kogukulu on 2,5 tonni, ja sein on sobitatud 1 tonni C-profiiliga terasega. Kuumtsinkimisprotsess isoleerib terase täielikult õhust ja soolasest udust, lahendades tõhusalt teraskonstruktsioonide korrosiooniprobleemi merekeskkonnas ja pikendades oluliselt hoone kasutusiga. Kohandatud teraskonstruktsioon on kerge ja{7}}tugev; kogu hoone terase kogukulu on väike, mis vähendab konstruktsiooni omakaalu{8}}koormust. Samal ajal on standardsed kokkupandavad komponendid täiuslikult kohandatud 40 HQ konteinerite transportimiseks, võimaldades kohapeal keevitamist ja kiiret kokkupanekut. C-sektsiooni teras moodustab tiheda seinaga sekundaarse kiilusüsteemi, mis tagab korpuse materjalidele stabiilse toe ja parandab hoone üldist jäikust.



3.2 Korpused ja kaunistusmaterjalid

Katusel on 0,5 mm paksused värvilised terasplaadid, millel on suurepärased veekindlad, tuulekindlad, tuulekindlad ja -vananemisvastased omadused, mis sobivad saarte tugeva tuule ja vihmase ilmaga. Laes on kasutatud 9mm kipsplaati, millel on hea helineelduvus ja tulekindel jõudlus, mis vastab mošee palvesaali vaikse ja turvalise kasutamise nõuetele. Välisseina kaunistavad alumiiniumist pandlapaneelid, mis on ilmastiku-kindlad, pleekimiskindlad-ja kergesti puhastatavad, tagades hoone pikaajalise-kauni välimuse.

Seinaga täidetud 100 mm paksune soojusisolatsioonipuuvill katab 550 ruutmeetrit pinda, mis isoleerib tõhusalt välist kõrget temperatuuri, vähendab siseruumide soojusülekannet ning tagab energiasäästu ja püsiva sisetemperatuuri. Siseseinas on kasutatud 12 mm tsementkiudplaate, mis on tule-, niiskus- ja löögikindlad-, kohanduvad Maldiivide kõrge-niiskusega keskkonnaga ning väldivad seina hallitust ja deformatsioone. Tualettala on sillutatud spetsiaalsete veekindlate ja libisemisvastaste põrandaplaatidega ning peamine palvesaal on täielikult kaetud professionaalsete vaipadega, et rahuldada religioosset kasutamist ja mugavaid kõndimisvajadusi. 37 tugiuste ja akende komplekti on standardiseeritud ja kohandatud disainiga, millel on hea õhu- ja veetihedus, mis parandab hoone üldist tihendusvõimet.



3.3 Kupli mooduli materjal

9,6-meetrise läbimõõduga kohandatud integreeritud kuplimoodul kasutab täielikku kuumtsingimist{1}}, mis on tehases integreeritud kokkupandavad. Sellel on kõrge struktuurne terviklikkus, ilus kaarekuju ja sellel pole kohapeal kokkupanemise lünki-. Vastates mošeede klassikalisele arhitektuurilisele esteetikale, tagab see kupli tuulekindluse ja korrosioonikindluse, mis on projekti põhiline dekoratiivne ja konstruktsiooniline komponent.







See projekt kasutab kerget kokkupandavat terasraami + ühe-kihilise sfäärilise kupli komposiitstruktuuri süsteemi. Konstruktsioonijõu ülekandetee on selge, jõu jaotus on ühtlane ja see suudab kohaneda Maldiivide saarepiirkonna tuulekoormuse, surnud koormuse ja keskkonnakoormusega, millel on hea üldine stabiilsus ja ohutusvaru.



4.1 Põhiraami jõuomadused

Peahoones on CBC kohandatud teraskarkass, mille kõrgus on 5,3 m. Terasraam kannab kõiki vertikaalseid tühikoormusi (katuse, korpuse, lae ja siseruumide omakaal) ja osalist pingelist koormust (personali tegevus). C-sektsiooni terasseina kiil moodustab külgmise tugisüsteemi, mis peab tõhusalt vastu horisontaalsetele tuulekoormustele. Kergekaaluline teraskonstruktsioon vähendab oluliselt hoone omakaalu{6}}, vähendades seeläbi vundamendi survet, mis sobib väga hästi saarte riffihoonete nõrkade vundamentide jaoks. Kogu raam kasutab jäika ühenduskonstruktsiooni, millel on tugev üldine jäikus, nõrkade pingepunktide puudumine ja hea deformatsioonikindlus tavapärastes koormustingimustes.



4.2 Kupli konstruktsioonijõu põhimõte

9,6-meetrise läbimõõduga suur-terasest kuppel on projekti peamine pingekomponent. See järgib klassikalist sfäärilise kesta jõumehhanismi: meridionaalne suund kannab survejõudu ja edastab vertikaalse koormuse allapoole terasest põhiraami ülaossa, samal ajal kui rõnga suund kannab tõmbejõudu, mis kompenseerib kupli väljapoole laienemise tõukejõu omakaalu ja tuulekoormuse all, vältides konstruktsiooni pragunemist ja deformeerumist. Integreeritud kuumtsingitud kuplimoodulil on kõrge üldine struktuurne terviklikkus, ühtlane pingejaotus, puudub kohalik pingekontsentratsioon ja see talub tõhusalt tugevat tuulekoormust saarepiirkondades. Kupli ja põhiraami vahelisel ühendusel on fikseeritud ristliigendi struktuur, mis tagab stabiilse jõuülekande ja tagab ülemise kupli ja alumise põhikonstruktsiooni üldise koordineerimise.



4.3 Üldine struktuuristabiilsus ja keskkonnaga kohanemisvõime

Kogu konstruktsioon moodustab peamise terasraami, seinakiilu ja kuppelkonstruktsiooni koostöös suletud jõusüsteemi. Kõik teraskomponendid on kuumtsingitud{1}}, et vältida korrosioonist tingitud konstruktsiooni jõudluse nõrgenemist. Kerge-kaal ja suure-tugevusega konstruktsioon võimaldab hoonel vastu pidada tavalistele taifuuni- ja seismilistele koormustele Maldiividel. Komponentide standardstruktuur väldib konstruktsiooni ebastabiilsuse riske, mis on põhjustatud kohapealsetest ehitusvigadest. Üldkonstruktsioonil on hea elastsus, see suudab puhverdada väliseid dünaamilisi koormusi ja vastab religioossete hoonete pikaajalistele ohutu kasutamise nõuetele.







Koos CBC Company peamise ülemereturu paigutusega ja kokkupandavate teraskonstruktsioonide mošeeprojektide rakendusomadustega on peamised sihtturud jagatud kolme kategooriasse: Kagu-Aasia saareriigid, Lõuna-Aasia rannikuriigid ja Lähis-Ida madala{0}laiuskraadiga rannikuriigid. Järgmises tabelis analüüsitakse ja võrreldakse üksikasjalikult iga sihtturu eeliseid ja puudusi.



Sihtturg	Põhilised eelised	Peamised puudused	Turu kohanemisvõime
Kagu-Aasia saareriigid (Maldiivid, Indoneesia, Filipiinid)	1. Moslemi elanikkonna suur osakaal, suur nõudlus mošee ehitamise järele; 2. Troopiline merekliima, suur nõudlus korrosioonivastaste -tuult- ja soojust- isoleerivate hoonete järele, sobivad CBC kuum-kastsingitud teraskonstruktsiooniga tooted; 3. Paljud saared, hajutatud ehitusplatsid, sobivad konteinerveoks ja kokkupandavate hoonete kiireks kokkupanekuks; 4. Kohalik traditsiooniline mošee arhitektuurne stiil sobib projekti kohandatud kupli kujundusega; 5. Madal kohalik tööstuslik tootmisvõimsus, suur sõltuvus imporditud kokkupandavatest hoonetest.	1. Sagedased taifuunid ja tugevad vihmasajud, mis seavad kõrgemad nõuded konstruktsiooni tuulekindlusele ja veekindlusele; 2. Regionaalpoliitiline järelevalve on imporditud ehitusmaterjalide üle suhteliselt range; 3. Mitu saart toovad kaasa suured kohalikud teisese transpordikulud; 4. Väike üksik-projektimaht hajutatud tellimustega.	Kõrge (põhisihtturg, küps projektile sobiv kraad)
Lõuna-Aasia rannikuriigid (Bangladesh, Sri Lanka)	1. Suur moslemi elanikkonna baas ja jäik nõudlus mošee renoveerimise ja uute ehitamise järele; 2. Madala ehituskulude tundlikkus, valmis vastu võtma kvaliteetseid-kohandatud kokkupandavaid teraskonstruktsioonidega hooneid; 3. Hiinast lähedane geograafiline kaugus, madalad ookeaniveokulud ja lühike transporditsükkel; 4. Välismaiste ehitustoodete vaba juurdepääsupoliitika ja madal turule sisenemise künnis.	1. Tõsine kohaliku infrastruktuuri kaos, keeruline ehituse koordineerimine kohapeal; 2. Sagedased ekstreemsed ilmad, nagu mussoonid, mis mõjutavad ehitustsüklit; 3. Paljud kohalikud odava-traditsiooniliste hoonete konkurendid, kes seisavad silmitsi hinnasurvega; 4. Ebaühtlane regionaalne majandusareng, diferentseeritud tellimuse kvaliteet.	Keskmine{0}}Kõrge (peamine laienev turg)
Lähis-Ida madala{0}}laiuskraadi rannikuriigid (AÜE, Katar, Omaan)	1. Äärmiselt suur turueelarve, kõrgete-standardsete kohandatud religioossete hoonete taotlemine; 2. Kuum ja kuiv rannikukliima, suur nõudlus soojusisolatsiooni ja -soolavastaste korrosioonivastaste hoonete järele, mis vastavad toote toimivusele; 3. küps konteinerite logistikasüsteem, mugav toodete kohaletoimetamiseks; 4. Eelistage integreeritud ja ilusaid kuppel-mošeeehitisi, mis on kooskõlas projekti kujundusega.	1. Äärmiselt ranged tootekvaliteedi sertifitseerimise ja inseneri vastuvõtmise standardid, kõrge sisenemislävi; 2. tugev kohalik kaubamärkide konkurents, kõrged turu edendamise kulud; 3. Kohapeal kokkupanemise kõrge tööjõukulu; 4. Ranged religioossed arhitektuurse disaini spetsifikatsioonid, kõrge kohandamisraskus.	Keskmine (kõrge{0}}väärtusega premium-turg)







CBC Company kavandatud 2016. aasta Maldiivide kokkupandavate teraskonstruktsioonide mošeeprojektil on mõistlik materjalide sobivus ja konstruktsioon. Täielik kuum-tsingitud teraskonstruktsioon lahendab saarehoonete korrosioonivalupunkti ning integreeritud kohandatud kuppel vastab religioossete hoonete funktsionaalsetele ja esteetilistele vajadustele. Kogu projekt realiseerib standardiseeritud tehase eelvalmistamist ja konteinerite moodultransporti, millel on kõrge ehitustõhusus ja madalad kulud. Tururakenduse seisukohalt on seda tüüpi projektid kõige sobivamad Kagu-Aasia saarte moslemiriikidele ja neil on hea laienemispotentsiaal Lõuna-Aasia rannikuäärsetel ja Lähis-Ida tippturgudel. See on CBC Company küps ja paljundatav standardiseeritud kokkupandav religioosne ehitustoode, mida saab partiidena reklaamida ülemaailmsetel rannikuäärsetel moslemiturgudel.
