Terasetarbimise hinnang Peruu trapetsikujulise teraskonstruktsioonide lao jaoks

Terasetarbimise hinnang Peruu trapetsikujulise teraskonstruktsioonide lao jaoks

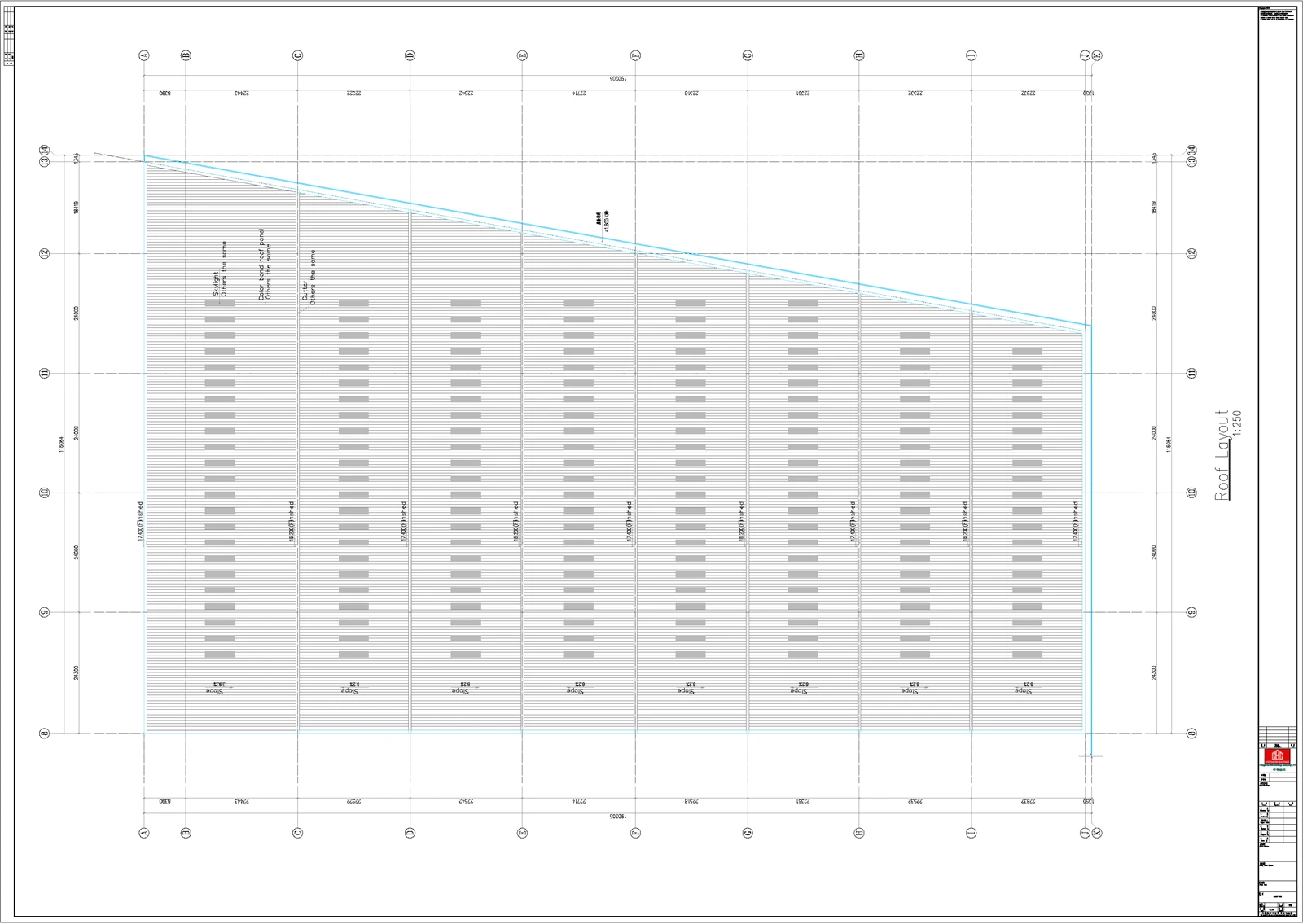

Plaani kuju:Trapets

Pikkus: 190m

Laius: 80m (kitsas ots) / 116m (lai ots)

Hoone pindala: 18 620㎡

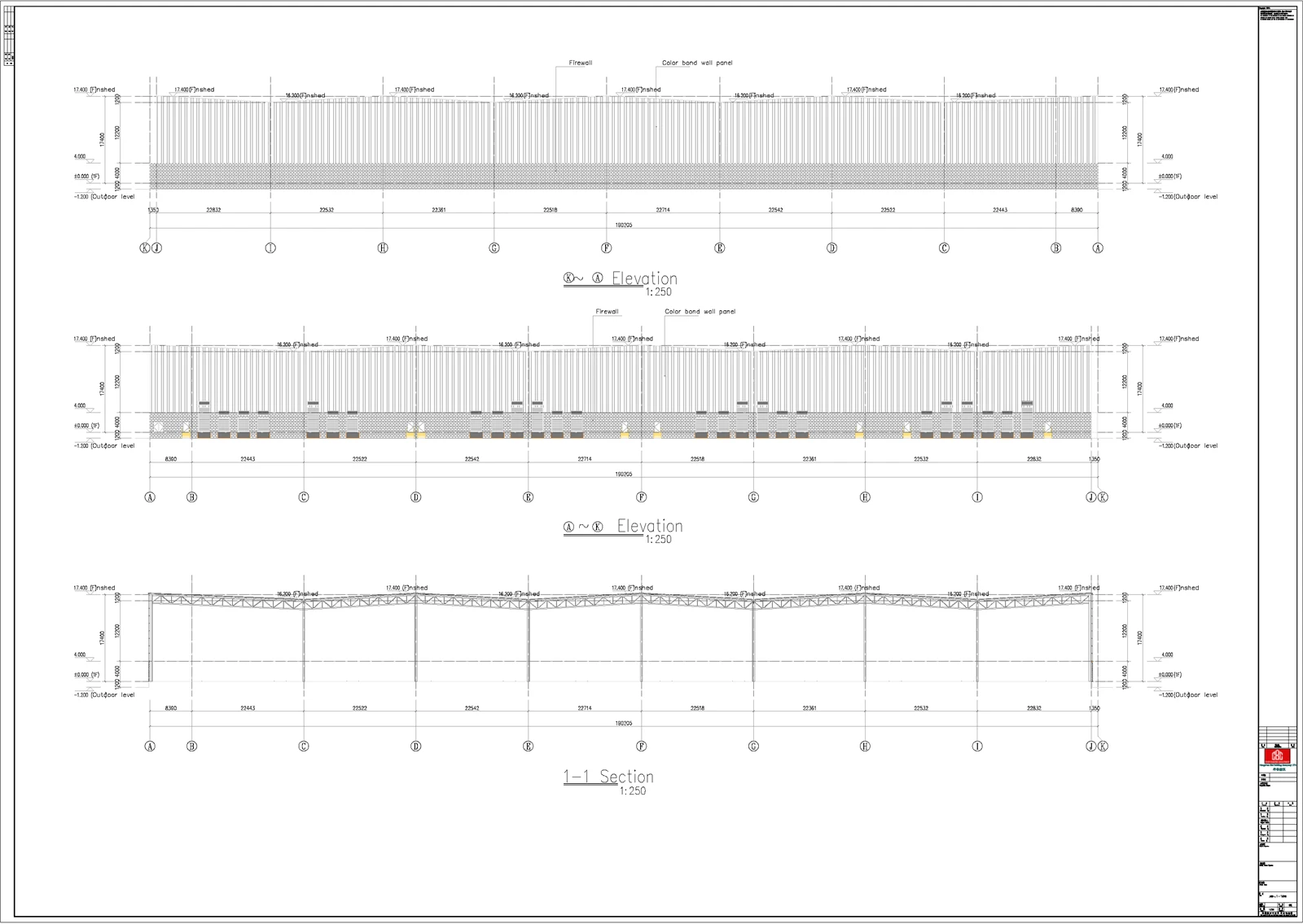

Räästa kõrgus: 17,4 m (kõrge töökoda)

Struktuuri tüüp:Sõrestiku struktuur, pidev ava umbes 22 m ava kohta, lahtede vahe umbes 24 m

Rakendusstandard:Peruu kohalikud ehitusnormid + kohalik tuulekoormus, lumekoormus



Tuginedes Peruu kohalikele ehitusnormidele, projekti koormusnõuetele ja konstruktsiooniomadustele (suur sildeulatus, kõrged räästad) on soovitatavad konstruktsiooni sektsioonide suurused järgmised, kasutades kõigi komponentide jaoks Peruu standardset terasklassi Gr.50 (vastab ASTM A36-le), millel on hea tugevus, elastsus ja mis sobib Peruus tööstushoonete projektidele.

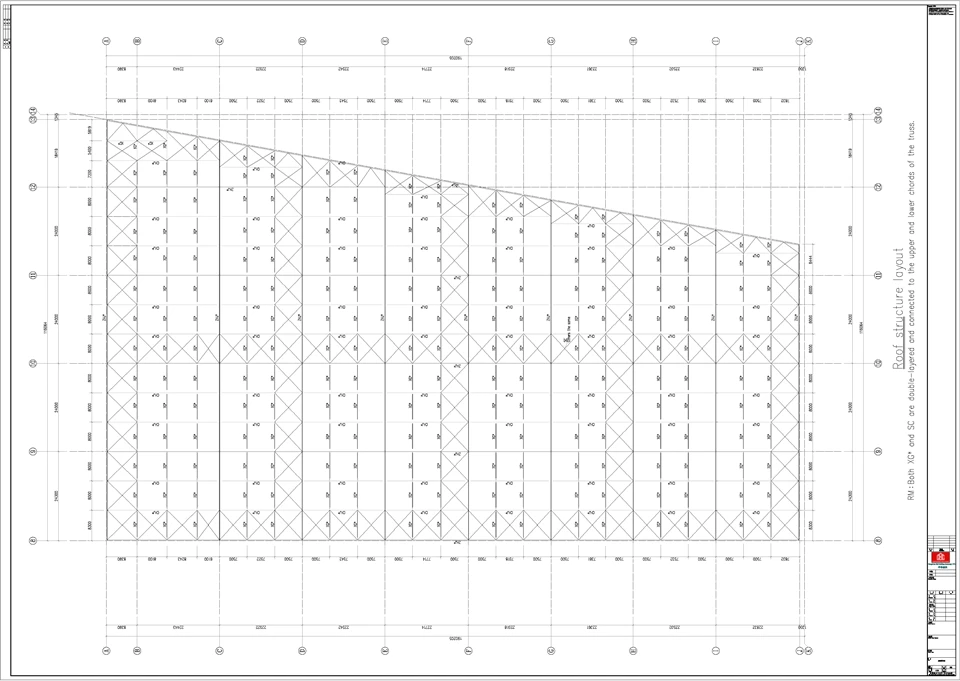

Sõrestiku ülemine põik ja alumine põik: H-profiil teras, kohandatud 22 m ava ja 24 m vahekaugusega.

Sektsiooni suurus: H400×200×8×10 ~ K450×200×10×12

Märkused: Sektsiooni suurust on vastavalt suurendatud, et fermid laias otsas (külg 116 m) taluksid suuremat horisontaalset ja vertikaalset koormust.

Trussi veebiliikmed: nurkterasest ja I{0}}profiilist terasest, mida kasutatakse ülemise ja alumise nööri ühendamiseks ning koormuse ülekandmiseks.

Nurga teras: L100×8 ~ L125×10 (üldistele veebiliikmetele)

I-sektsioon Teras: I140 × 80 × 5 × 7 ~ I160 × 88 × 6 × 9 (võtmejõudu{9}}kandvate veebiliikmete jaoks)

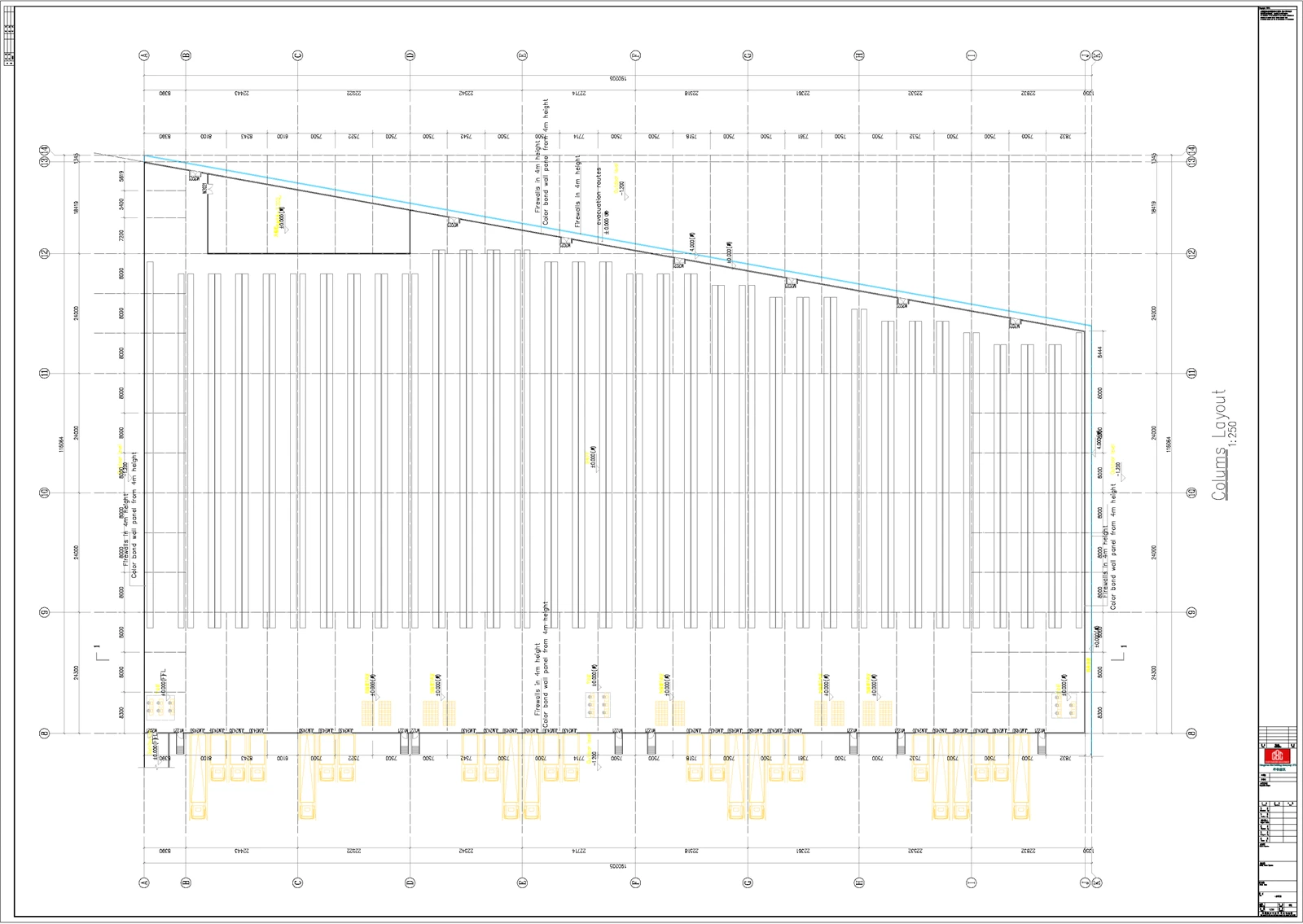

Sektsiooni tüüp: H-profiil terasest, mis vastab sõrestiku koormusele ja 17,4 m räästa kõrgusele.

Sektsiooni suurus: H450×250×10×12 ~ H500×250×12×14

Märkused: samba osa laias otsas on veidi suurem, et tagada konstruktsiooni stabiilsus ebaühtlase koormuse jaotumise korral.



Tugevdus (ülemine ja alumine põik): ümarteras või nurkterasest, mida kasutatakse horisontaaljõudude (tuul, maavärin) vastupanu ja sõrestiku stabiilsuse säilitamiseks.

Ümar teras: φ20 ~ φ25

Nurga teras: L80×6 ~ L100×8

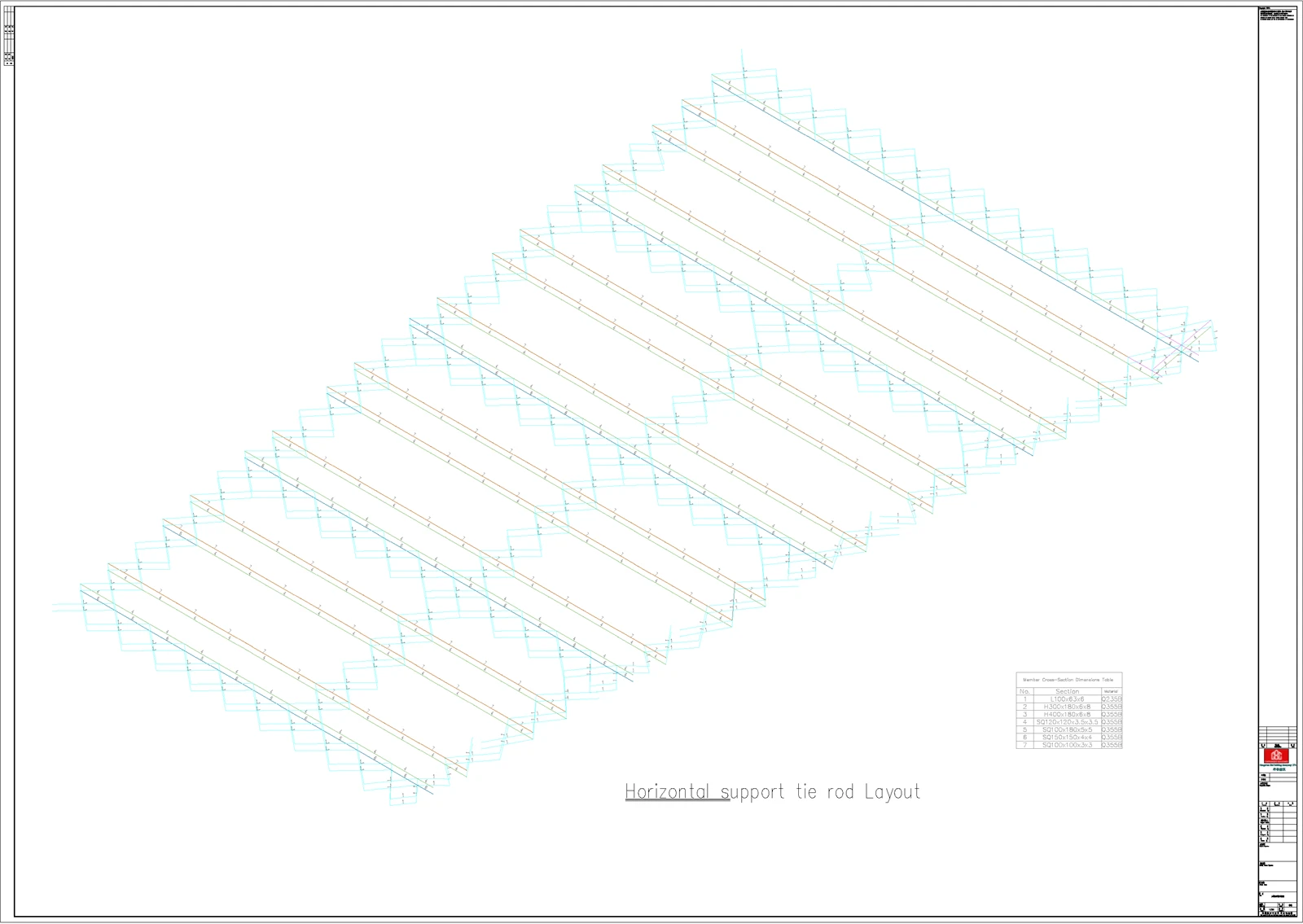

Roolivardad: terastoru või ümmargune teras, kasutatakse horisontaalse pinge ülekandmiseks sõrestike vahel.

Terastoru: φ114 × 4 ~ φ140 × 5

Ümar teras: φ22 ~ φ28

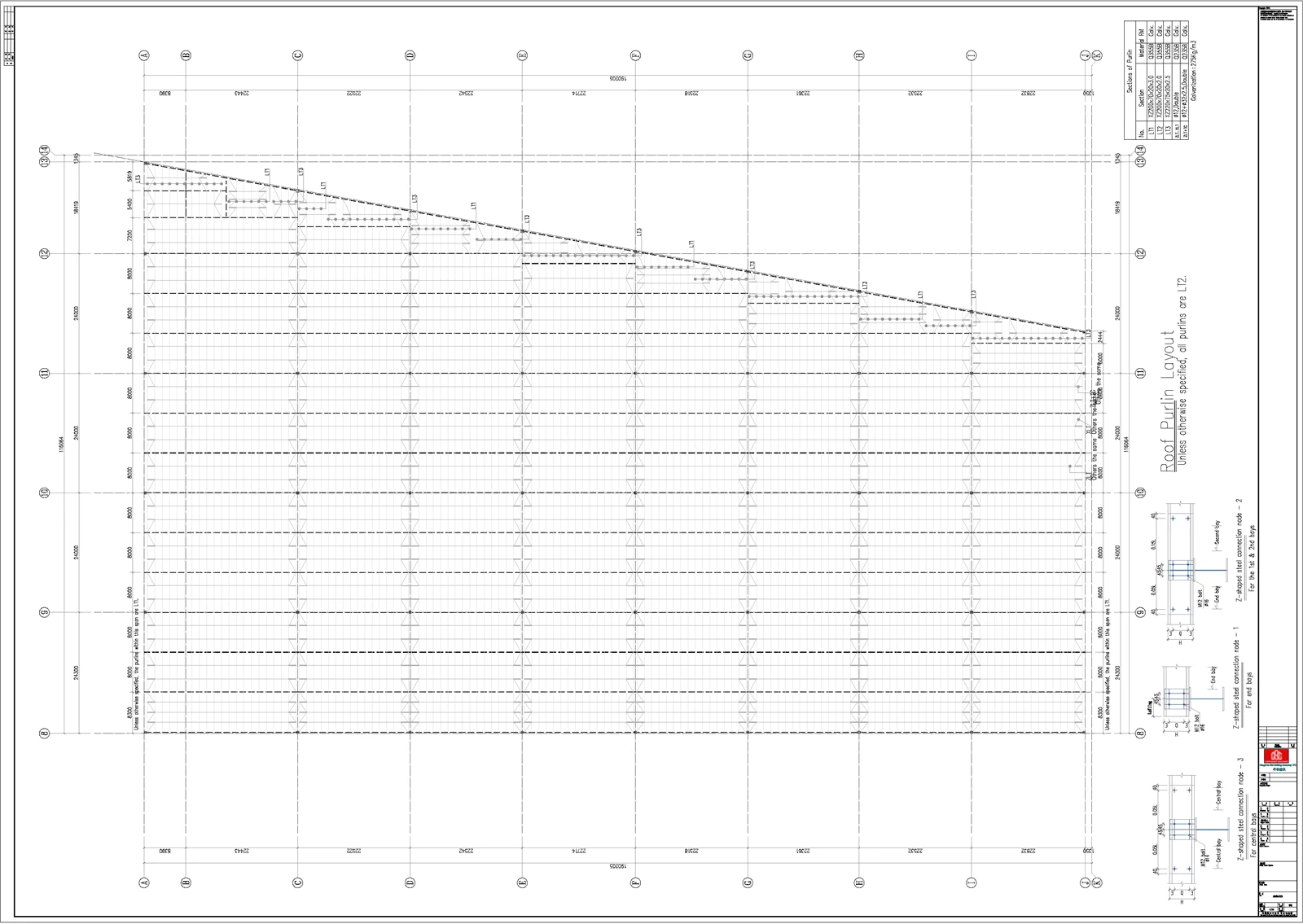

Torud (katus): C-profiilist terasest või Z-profiilist, kohandatud katuse koormusele ja ulatusele.

Sektsiooni suurus: C200×70×20×3,0 ~ C250×75×20×3,5

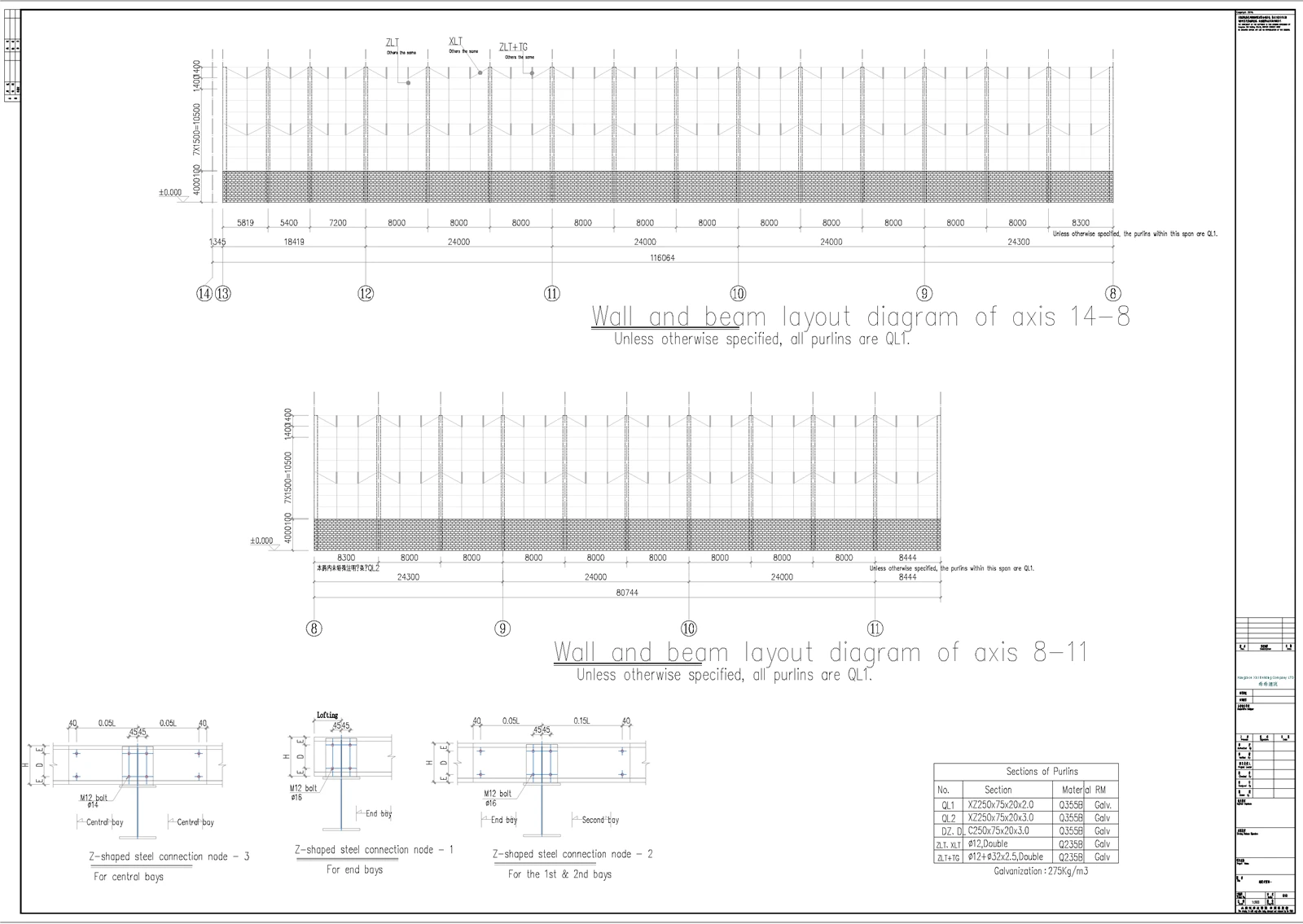

Seinatalad: C{0}}profiiliga teras, mis vastab seina koormusele ja kõrgusele.

Sektsiooni suurus: C180×70×20×2,5 ~ C220×70×20×3,0



Kõrge tugevusega-poldid: klass 10.9, mis vastavad sõrestike, sammaste ja toestuste sektsiooni suurusele, kuum-sukeldustsinkimisega korrosioonivastase-töötlusega.

Isekeermestavad



Üksikasjalik materjalistatistika põhineb hoone kogupinnal 18 620 ㎡, soovitatavatel sektsioonide suurustel ja kogemuste väärtusel 38 kg/㎡. Iga komponendi konkreetne jaotus on järgmine (tsitaadi ja materjali ettevalmistamise viite jaoks):

Komponendi tüüp	Terase tarbimise indeks (kg/㎡)	Terase kogutarbimine (tonnides)	Proportsioon	Märkused
Peamised fermid (ülemine akord, alumine akord, veebiliikmed)	18 ~ 22	372.4	52.6%	Põhinedes keskmisele indeksile 20 kg/㎡, on peamised jõud{1}}kandvad komponendid
Terasest kolonnid	8 ~ 10	167.6	23.7%	Põhineb keskmisel indeksil 9 kg/㎡, mis vastab 17,4 m räästa kõrgusele
Kinnitus- ja kinnitusvardad	3 ~ 4	65.2	9.2%	Põhineb keskmisel indeksil 3,5 kg/㎡, tagades konstruktsiooni stabiilsuse
Purlinid ja seinatalad	5 ~ 6	102.4	14.5%	Põhineb keskmisel indeksil 5,5 kg/㎡, sealhulgas katuse- ja seinaskelett
Kinnitusvahendid ja tarvikud	0.5 ~ 1	9.3	1.3%	Sealhulgas ülitugevad{0}}poldid, isekeermestavad{1}kruvid jne.
Kokku	38	716.9	100%	Väike kõrvalekalle koguhinnangust (±1,3%) ümardamise tõttu





Struktuuri tüüp:Portaali raami / sõrestiku töötubasuure ulatuse ja kõrge räästaga, mis nõuavad suuremat terasekulu kui tavalised töökojad.

Piirkondlikud tingimused: Tuule- ja lumekoormus Peruu ranniku- ja platoopiirkondades ei ole üldiselt suur ning ekstreemset külma pole, seega pole külmakindluse tagamiseks vaja täiendavat terasetarbimist.

Kogemuse väärtus (fermid + terassambad + toestus + sildid + katuse- ja seinaskelett):

Tavaline madal töökoda: 25 ~ 30 kg/㎡

Suur{0}}sõrestik räästa kõrgusega üle 15 m:35 ~ 45 kg/㎡

See projekt võtab vastukeskmine{0}}ülemine väärtus 38 kg/㎡hindamiseks, arvestades trapetsikujulist paigutust ja ebaühtlast koormuse jaotust.





Terase kogutarbimine=hoone pindala × terase tarbimise indeks ÷ 1000

18620 ㎡ × 38 kg / ㎡ ÷ 1000 ≈707,6 tonni

Soovitatav pakkumise/materjalide ettevalmistamise vahemik: 650–840 tonni

Ökonoomne disain: umbes650 tonni(optimeeritud sektsiooni suurus, sobib üldistele koormustingimustele)

Ohutu/raske koormus/kõrge standarddisain: umbes840 tonni(konservatiivne disain, sobib suure koormuse või rangete koodinõuete jaoks)





Kohalik tuulekoormus, lumekoormus ja seismiline koefitsient: Peruu erinevatel piirkondadel (rannik vs platoo) on erinevad koormusparameetrid, mis mõjutavad otseselt komponentide sektsiooni suurust.

Kas neid onkraanad, rippkoormad ja katuse pingelised koormused: Kraanade või muude raskete koormate lisamine suurendab oluliselt terase tarbimist.

Kas katus/sein sobibraske{0}}paneelid ja soojusisolatsiooni puuvilla paksus: Rasked{0}}paneelid suurendavad katusekoormust ja paksem soojusisolatsioonipuuvill mõjutab üldist koormuse jaotust.

Sõrestiku tüüp:Toru sõrestik / H-sektsioon Terasferm / Nurkterasest sõrestik: Erinevatel sõrestike tüüpidel on erinev terase tarbimine ja torusõrestikel on üldiselt suurem terase tarbimine kui nurkterasest sõrestikel.

Tule- ja korrosioonikindluse tasemed ja Peruu kohalikud teraseklassid (nt Gr.50): kõrgem tule- ja korrosioonikindluse tase suurendab kulusid ja terase tarbimist ning erinevad teraseklassid mõjutavad sektsiooni suuruse valikut.

Kui saate esitada järgmise teabe:

Konkreetne asukoht (mis linn Peruus/rannikul või platoo)

Kas on kraanad ja katusekoormused

Võin anda täpsema vahemiku ja jaotuse (põhistruktuur/silmad/toed) vastavaltPeruu koodid.
